无人机EL巡检设备HD-PV25

光伏⽆⼈机EL检测仪应⽤与光伏电站的⽅阵组件EL内部缺陷质量检测,此系统可快速⾼效的完成 光伏电站质量检测,并可切换拍照模式与视频模式进⾏第三⽅运维质检,搭配全⾃动对焦可切换多种模式检测 功能,为电站检测与运维检测优选设备。

特征:

组件EL内部缺陷质量检测 可切换拍照模式与视频模式 全⾃动对焦可切换

联系我们
+86 15395755431

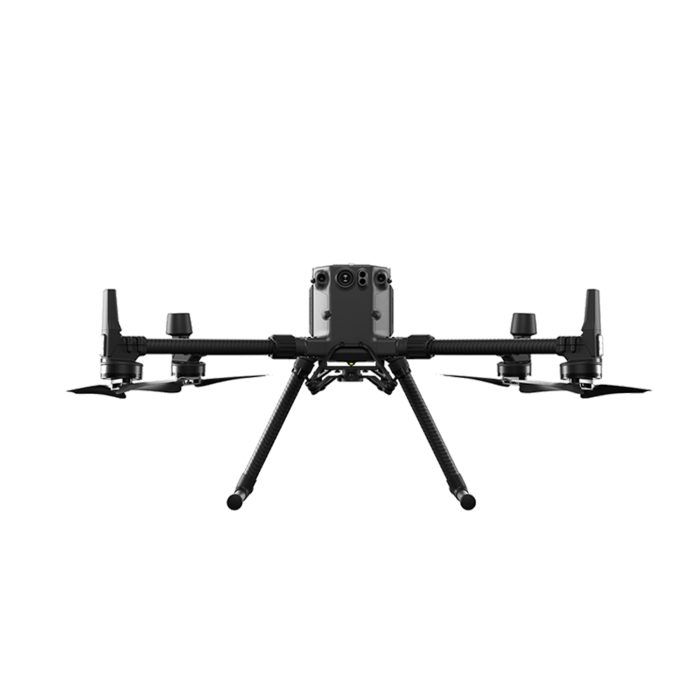

⽆⼈机 M350 RTK
EL云台相机 LX101
记录仪 基于IOS系统,运⾏EL相机,并存储相应的数据
  带屏遥控器 遥控飞机、云台、红外相机和可见光相机,可调节相机相关配置参数, 显⽰屏查看实时检测图像,可控制切换拍照与视频功能,
⽆⼈机定位 GPS;GLONASS;BeiDou;Galileo
⽆⼈机电池 TB65
飞⾏时间 55分钟
M350 ⼤疆⽆⼈机
外形尺⼨ 430mm*420mm*430mm(螺旋桨、机臂折叠、带起落架);
重量 6.47kg(含2块TB65电池)
推荐最⼤起飞重量 9.2kg
⼯作频率 2.4GHz ;5.8GHz
  RTK位置精度 1cm+1ppm(⽔平) 1.5cm+1ppm(垂直)
  悬停精度 垂直:±0.1m   ⽔平:±0.1m   俯仰轴:300°/s  航向轴:100°/s
最⼤俯仰⾓度 30°
最⼤上升速度 6m/s
最⼤下降速度 5m/s
最⼤可承受风速 12m/s
最⼤⽔平飞⾏速度 23km/h
最⼤飞⾏⾼度 7000m
最⼤飞⾏海拔⾼度 5000m
悬停时间 ⽆负载:55min 负载:45min
最远续航⾥程 15km(⽆风环境)
IP防护等级 IP55
  视觉避障物感知范围 前后左右:0.7~40m 上下:0.6~30m
红外避障感知范围 0.1~8m
上下补光灯 5m
FPV摄像头 960P
⼯作环境温度 -20°C⾄50°C



云台参数
⽆线接⼜ 2.4GHz
⼯作电流 静态 300mA(16V);动态 600mA(16V)
⼯作温度 -20~50℃
重量 900g  (280W*370D*340H)
⾓度抖动量 ±0.02
最⼤可控转速 旋转⾓度 200°/s ; 俯仰⽅向 100°/s ; 横转⽅向 30°/s
可控转动范围 旋转⾓度 360° ; 俯仰⽅向 ±450°; 横转⽅向 30°/s



EL相机
产品指标 针对光伏检测集成设备
组件类型 晶硅组件 / 薄膜组件 CIGS / 钙钛矿
红外分辨率 4K
检测模式 ⽆⼈机挂载检测
GPS记录 EL成像图⾃动记录GPS经纬度定位坐标
缺陷定位 卫星经纬度坐标定位,可精准导航找到每块缺陷组件坐标点
EL⾃动巡检 可对接组串控制器,实现光伏电站航线⽆⼈化⾃动飞⾏巡检拍摄
EL⼯作距离 1~30m
